排気炎
各気筒が点火する瞬間に、その気筒の排気管から、管の向きに沿って炎が出る。
自社開発の 3D 製品ビューア自社開発
KARAKURI Viewer
伝わりにくい
製品の内部・構造・動きを、ブラウザで分解して見せる 3D ビューア。展示会から、持ち帰った後の社内検討まで使えます。
課題
カタログや写真では、伝わらないことがあります。
製品の中身や仕組み、動きの理由。言葉と写真だけでは、相手に届く前に抜け落ちていきます。
展示会で
- 伝わりにくかったこと
- その場では伝わっても、説明員がいないと伝わらない。
- 見る人に分かること
- 来場者が触っても崩れない展示用の画面で、製品の中身と動きを、自分で確かめられる。
商談で
- 伝わりにくかったこと
- 内部の構造や、部品どうしの動きの関係が、図面や写真では想像しにくい。
- 見る人に分かること
- 分解・断面・働きごとの表示で、製品の違いを、相手が自分で確かめられる。
持ち帰って
- 伝わりにくかったこと
- 上司や関係者への説明で、ブースで見た内容が抜け落ちる。
- 見る人に分かること
- 会場で見た内容のまま、上司や関係者にそのまま見せられる。
できること
場面ごとに、伝え方を変えられる。
画面は、V12 航空エンジンを表示したものです。数値は目安です（下の注意をご覧ください）。
展示会
展示会で、引き込み、見せる。
人を呼び込み、説明員の話を助ける。一度開けば、ネットがなくても動く。
プレゼンモードとカンペ
場面 1〜5 をボタンかキーで呼び出す。説明員の画面にだけトークの台本が出る。

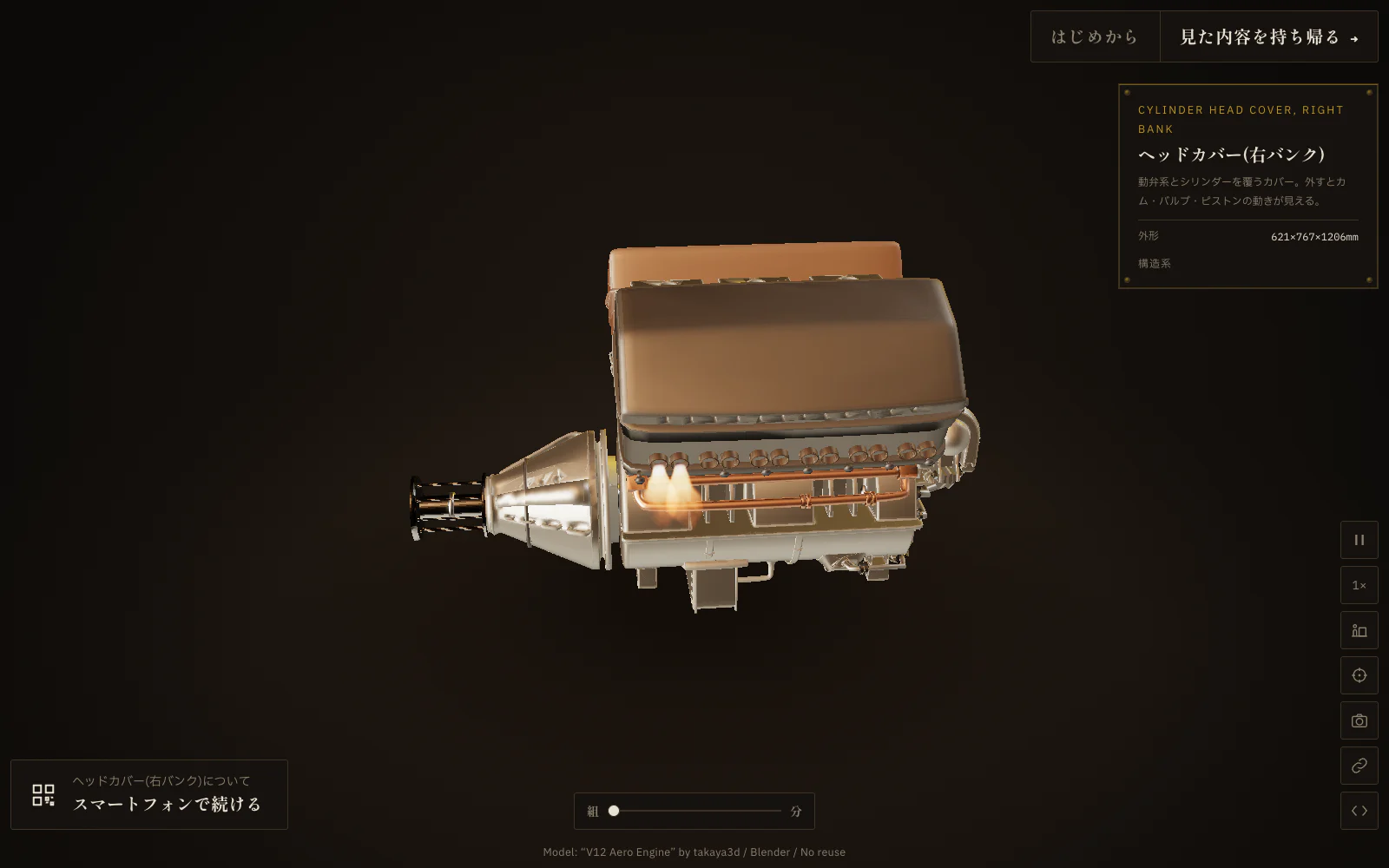

キオスク
来場者が触っても崩れない、展示用の全画面表示。
そのほかの機能
組み上がる導入アニメ
開いた瞬間に、部品が順に組み上がって全体像になる。
稼働アニメ
製品が動くところを見せる。再生・停止と、速さ（0.25〜2 倍）を変えられる。V12 では、点火を実機どおりの順番と間隔（60°ごと・左右交互）で見せる。
客寄せの自動再生
誰も触らないと見せ場を自動でくり返し、触ればすぐ操作に戻る。
大画面連動
1 台の端末で、手元の操作画面と大きなモニター用の画面を連動させる（大画面側には台本を出さない）。
低電力
触っていない間は、描画の回数を減らす。
ネットがなくても動く
一度開けば、ネットにつながらない状態でも動く（通信を切った状態を、自動テストで再現して確かめています）。
環境の切替
背景と照明を、スタジオ／工場／和の書斎の 3 つから選ぶ。
読み込みの軽さを数字で
読み込み中の画面に、実際のデータ量と読み込みにかかった時間を出す。
商談
商談で、中身と仕組みを確かめる。
分解・断面・働きごとの表示で、製品の違いを、相手が自分で確かめられる。
分解と組立
スライダーやスクロールで、部品をばらしたり組み戻したりする。ばらす順番は実物の組立手順に沿う。

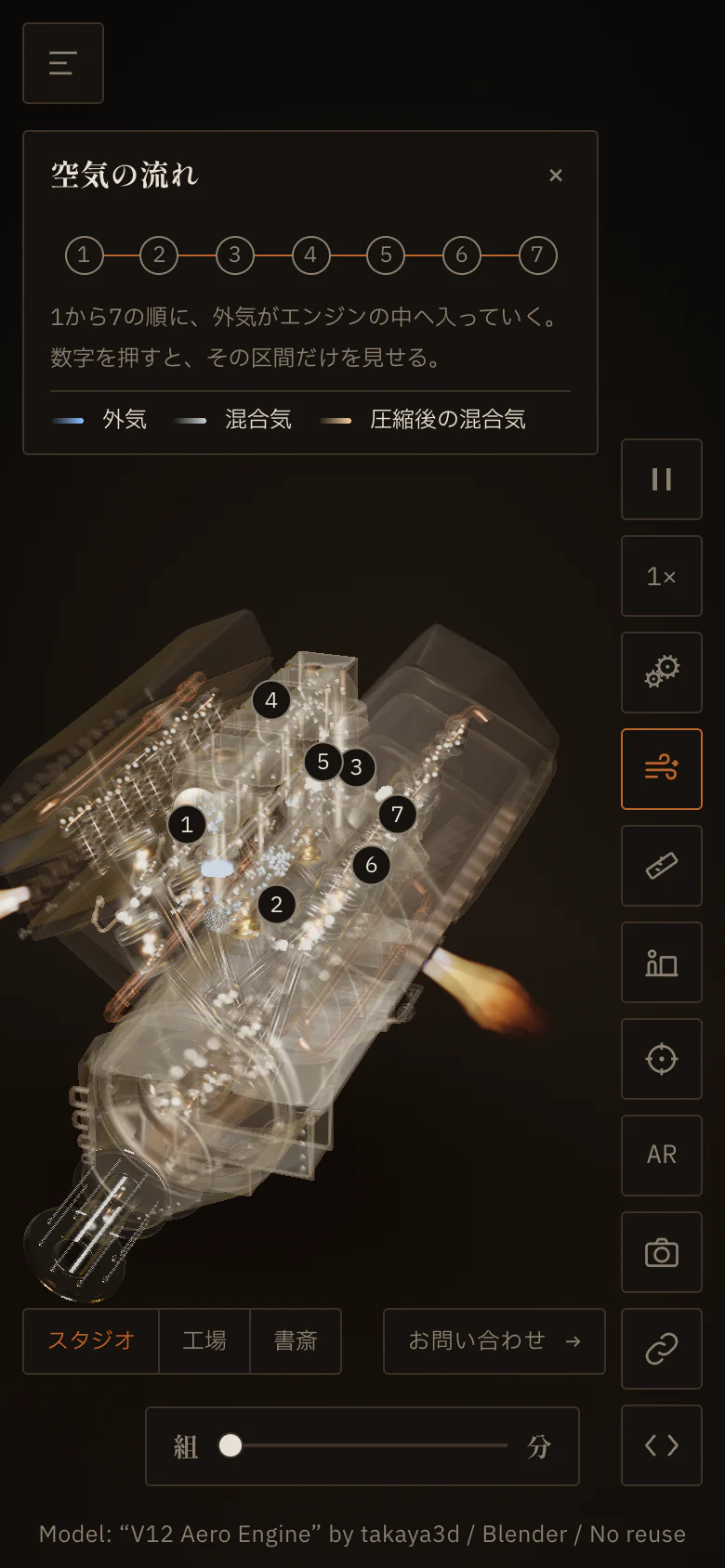

空気の流れ
右の列のボタンで本体を半透明にし、外気が気筒に届くまでを 1〜7 の順（吸い込む→燃料が混ざる→圧縮する→ためる→下りる→配る→気筒へ）に、パネルと 3D の番号札で追う。粒子の色で、外気・混合気・圧縮後を見分ける。
条件V12 のように、経路のデータを持つ製品で使えます。キオスクでは表示しません。

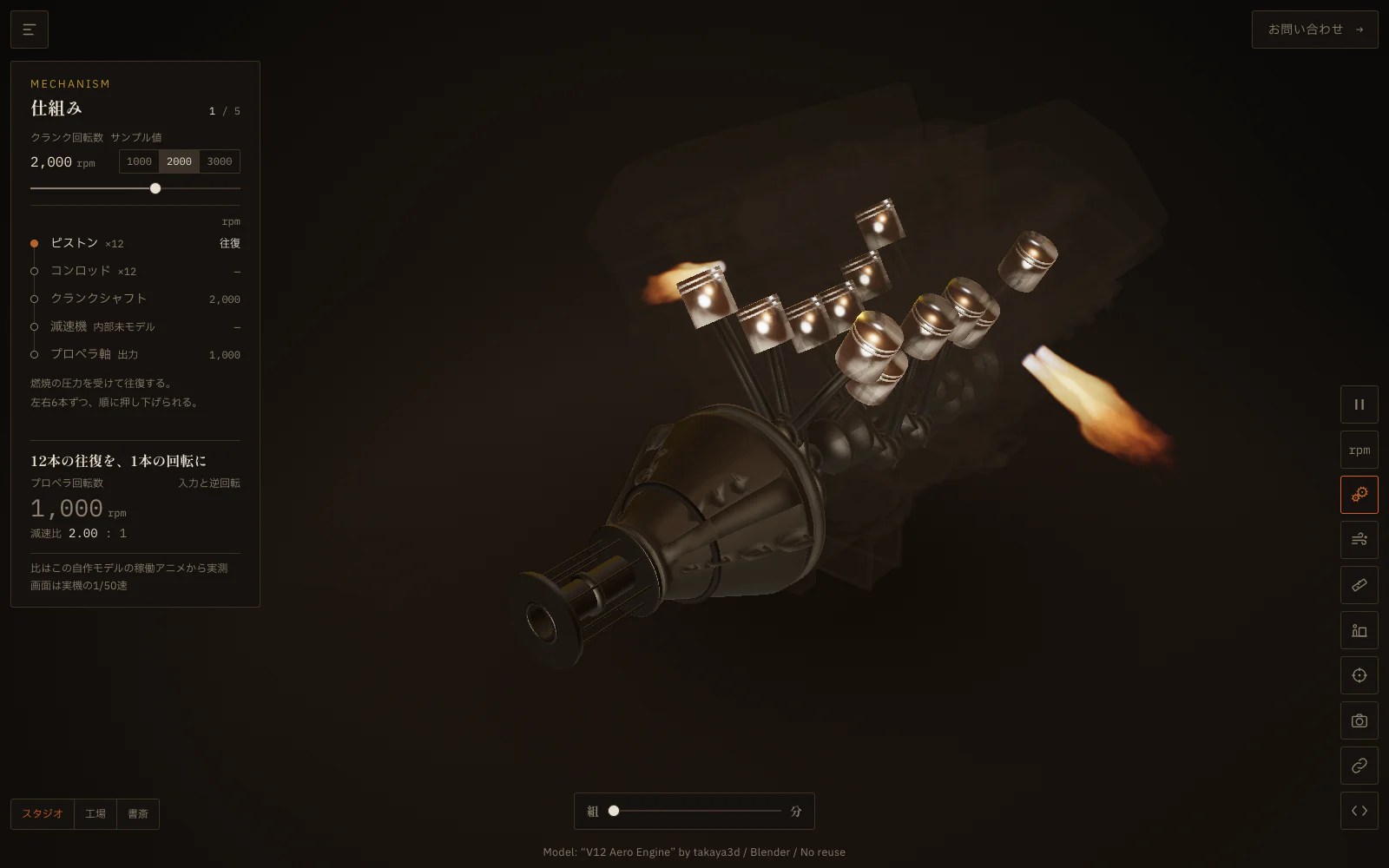

仕組み
力の入口から出口までを段ごとにたどり、回転数と比を 1 枚のパネルで見せる。
条件表示される 2:1 は、このモデルの動きの比です。実在するエンジンの仕様ではありません。キオスクでは表示しません。
そのほかの機能
3D 表示と操作
指で回す・拡大する。動ける範囲を決めてあり、ボタン一つで最初の視点に戻れる。

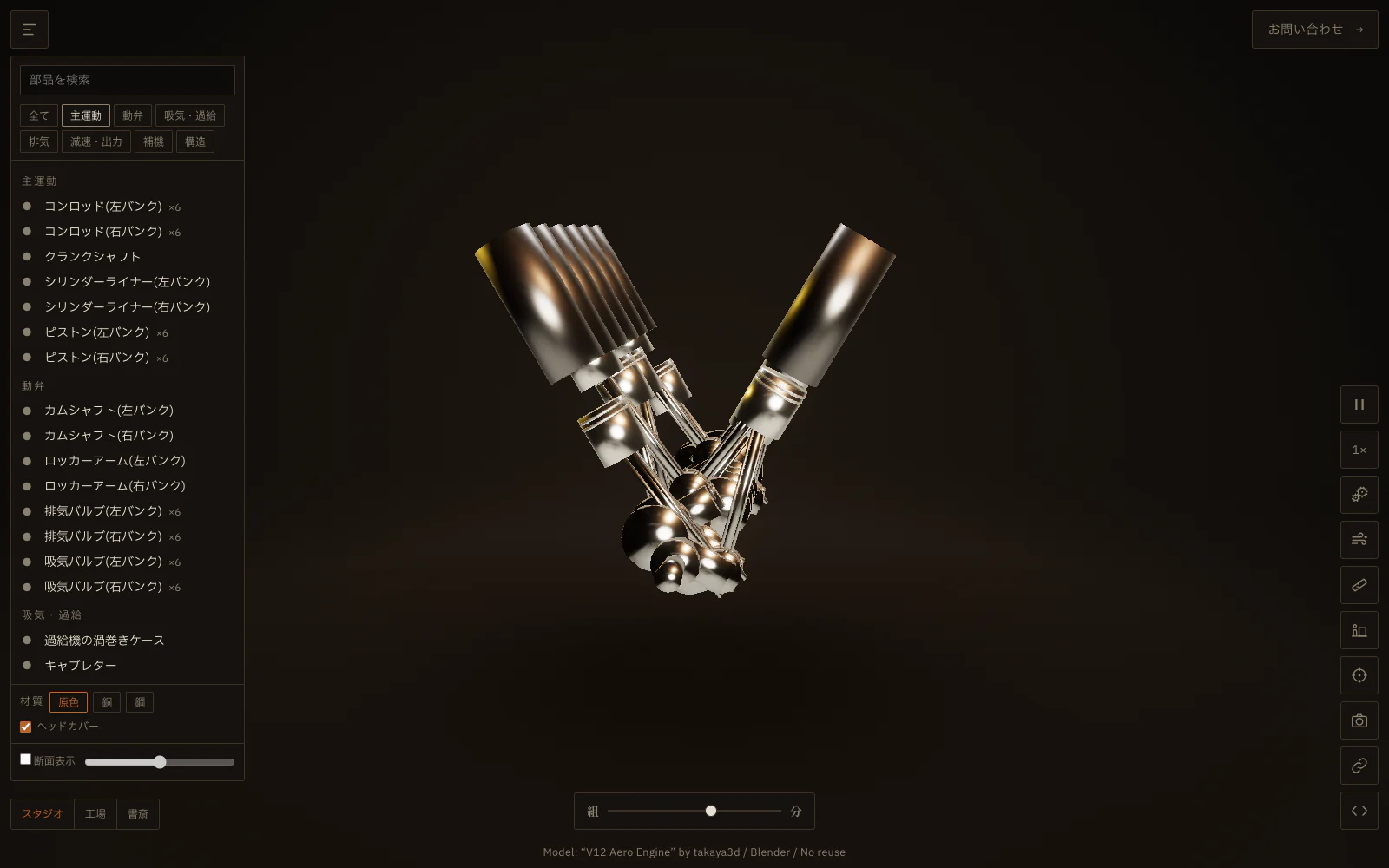

働きごとに見せる
「吸気・過給」「排気」のような働きのまとまりを選ぶと、その働きの部品だけが残る。
部品をタップして説明
部品に触れると、名前・説明・寸法が銘板風の札で出る。
条件V12 航空エンジンでは 43 部品（吸気ファン・過給機の羽根車を含む）。部品の解説は暫定、寸法は推定の縮尺による目安です。
断面
製品を切って、中の構造を見せる。
過給機の回転
クランクの 8 倍で回る羽根車 2 基（吸気ファン・過給機）を、回転のブレつきで見せる。
材質・色の切替
金属の色味を 3 種類から切り替える。
オプション部品の付け外し
オプション部品を付けた姿・外した姿を切り替える。
部品から問い合わせ
気になった部品の札から、部品名入りの問い合わせ票を作る。キオスクでは QR で来場者のスマートフォンへ渡す。
条件送り先は、導入のときに設定します。
持ち帰り
持ち帰って、そのまま共有する。
会場で見た内容を、来場者が持ち帰り、上司や関係者にそのまま見せられる。
展示会を持ち帰る（KARAKURI Session）
会場で見せた部品・分解・構成を自動で記録する。来場者は QR で「本日ご覧いただいた内容」を持ち帰り、共有できる。

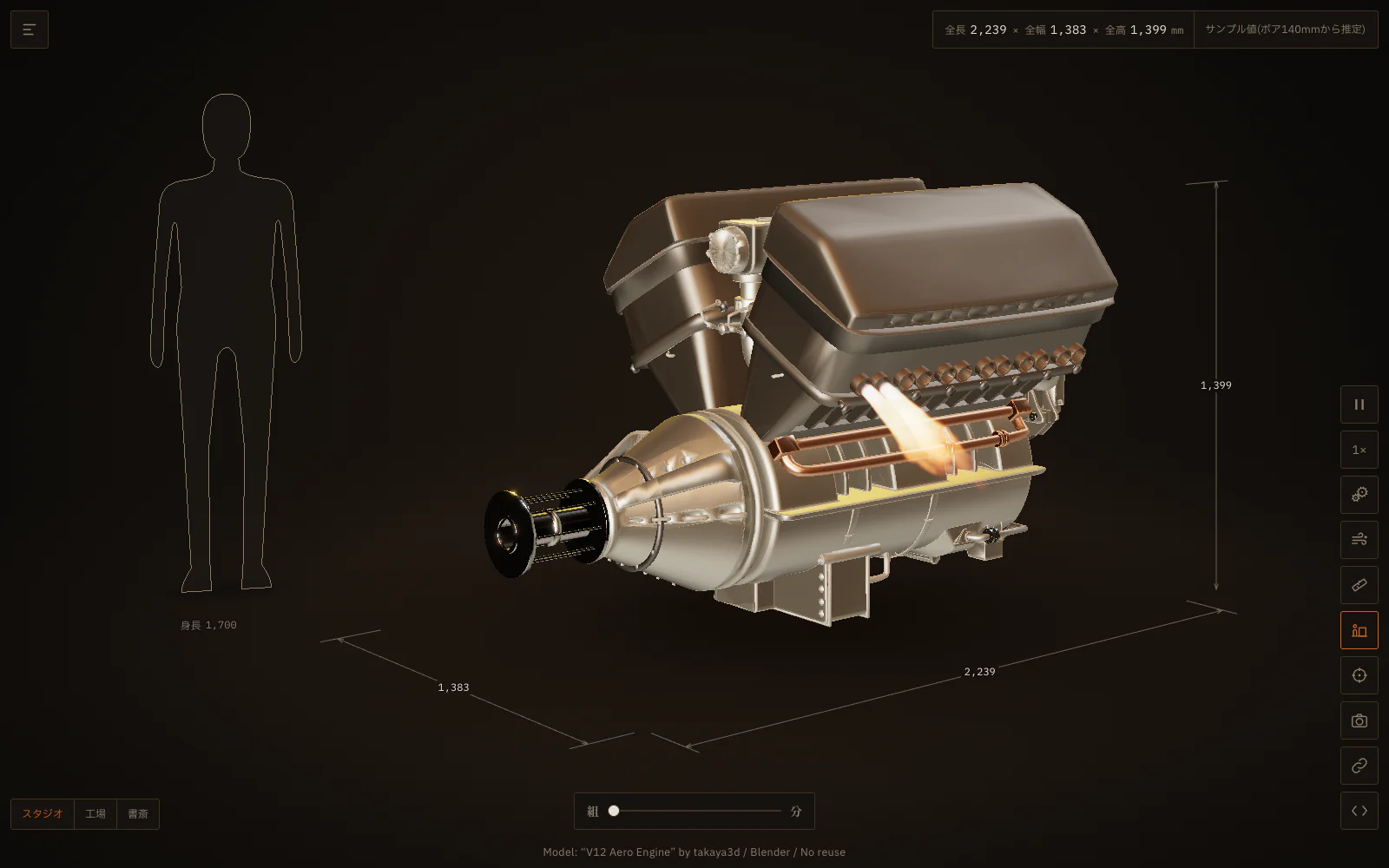

大きさを比べる
人や 350ml 缶を実寸で隣に立て、外形の寸法を図面の書き方で引く。
条件人と比べられます（全長 2,239 × 全幅 1,383 × 全高 1,399 mm）。縮尺が推定のため、画面にも「サンプル値」と表示します。
そのほかの機能
構成の URL 共有
選んだ材質・オプション・環境を URL に残して送れる。
埋め込みコード
自社サイトに貼るためのコードをコピーできる。
社内説明
社内の説明と、次の改善に。
部品を一覧で探し、測り、画像で資料に貼る。
部品の一覧
全部品を一覧にし、検索や表示／非表示の切替ができる。

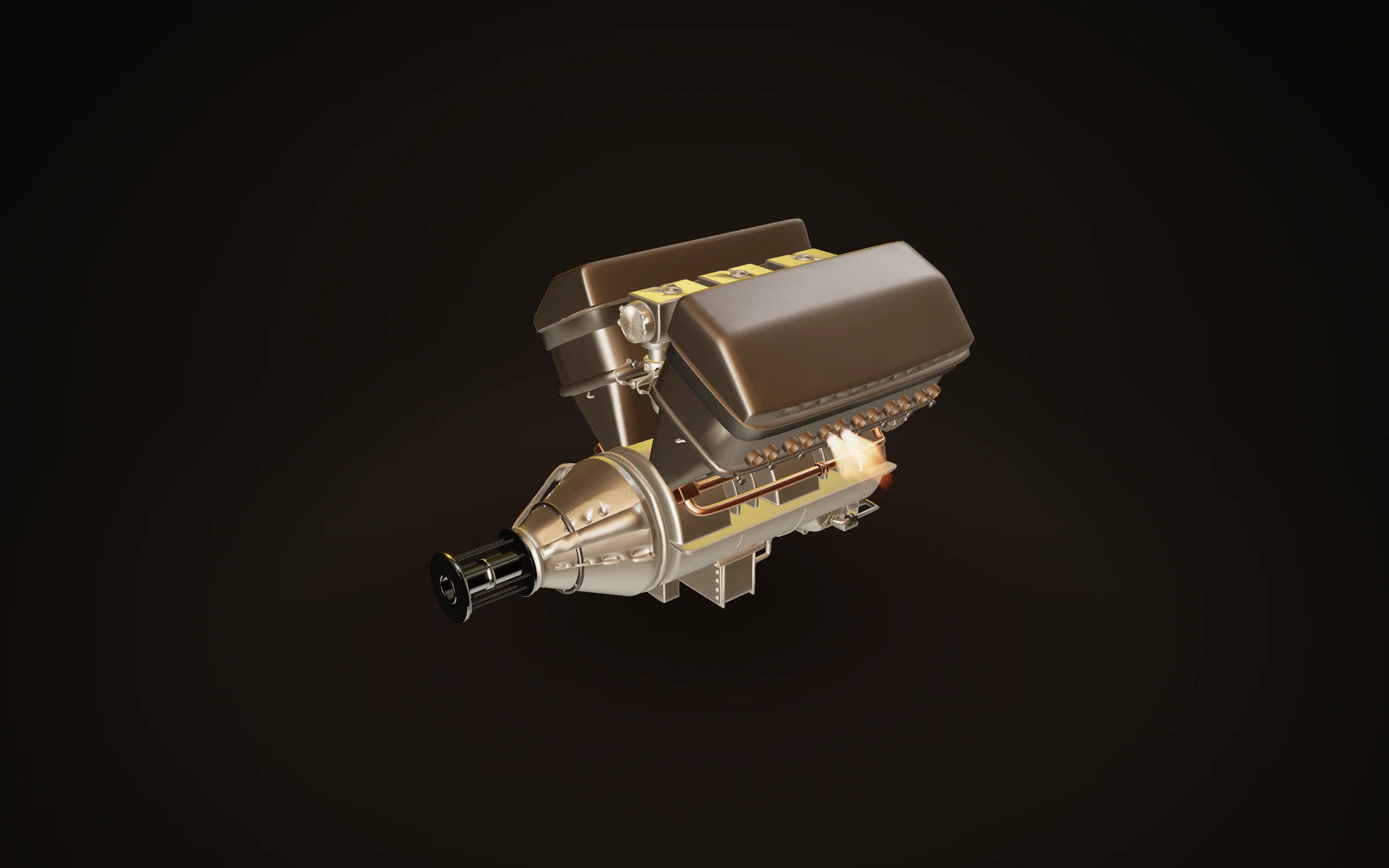

高解像度スクショ
今の画面を高解像度の画像で保存し、社内資料に貼れる。
そのほかの機能
寸法を測る
2 点をタップすると、その間の距離を mm で出す（最大 5 本）。
条件値は推定の縮尺にもとづく目安です。
導入と運用
自社の製品を、軽く、すぐに載せる。
重い 3D データを軽くし、決まった作り方のモデルなら、ほぼ設定なしで取り込める。

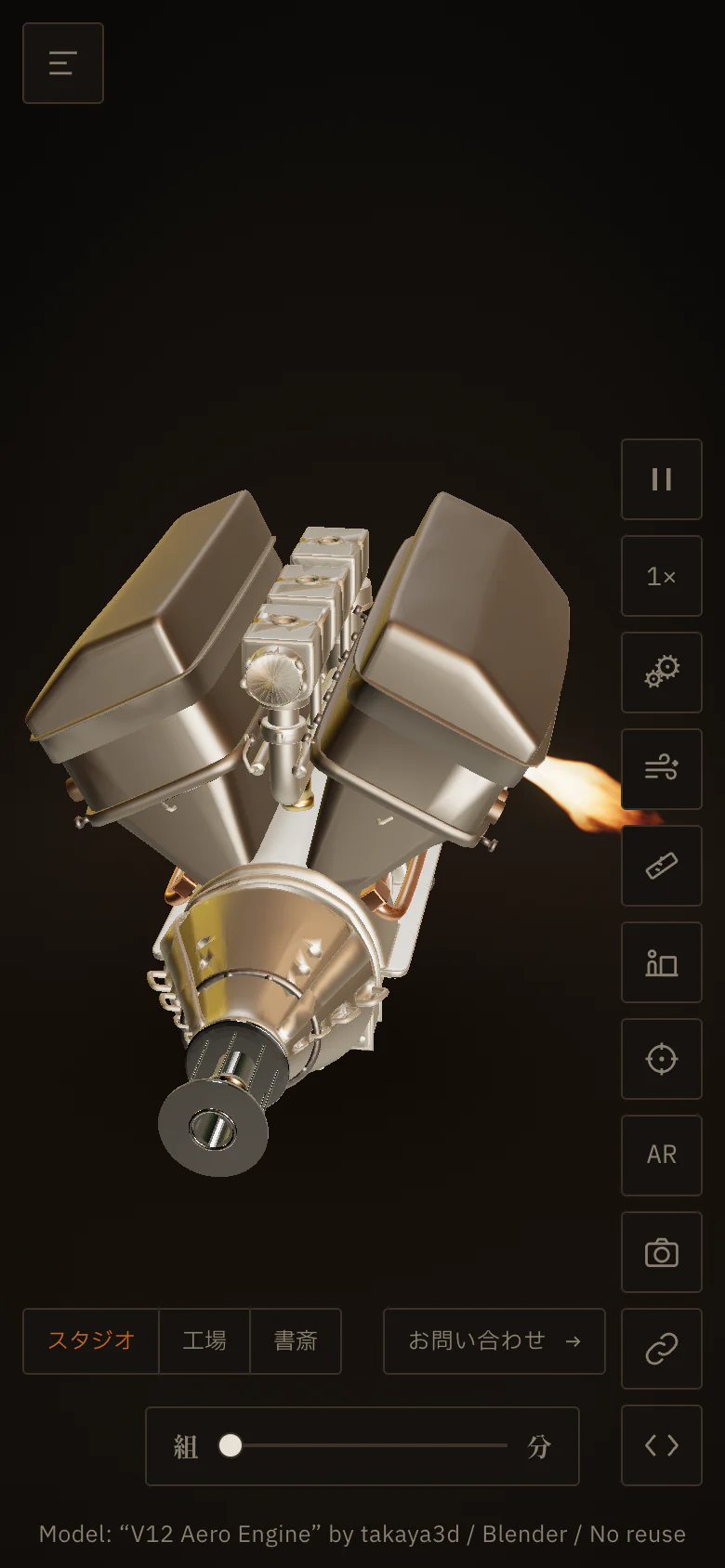

スマホから大画面まで・サイトへの埋め込み
画面の大きさに合わせて表示が組み変わり、ほかのサイトの中にも埋め込める。
そのほかの機能
軽量化
重い 3D データを、スマートフォンでもすぐ開ける大きさまで圧縮する。
入稿の自動取り込み
決まった作り方に沿ったモデルなら、ほぼ設定なしで取り込める。
製品の切替
複数の製品を、1 つのビューアの中で切り替える。
使う場面
展示会から、社内の検討 まで。
お客様の製品の 3D データから、その製品のためのビューアをつくります。
展示会で
来場者を引き込み、説明員の説明を助ける。
ネットがなくても動く
商談で
分解・断面・仕組みで、製品の違いを見せる。
相手が自分で確かめる
持ち帰って
見ていた内容のまま、社内の検討に使う。
QR・URL で共有
どの部分を、どの順番で見せると理解が進むかの設計と、モデルの軽量化を含みます。
V12 航空エンジンの表示について
- 寸法は推定の縮尺によるもので、目安です。
- 部品の解説文は暫定です。
- 「仕組み」に表示される 2:1 は、このモデルの動きの比で、実在するエンジンの仕様ではありません。
- 公開しているデモには、まだ載せていません。
- このページの画像と動画のクレジットは、下の 1 行にまとめています。
Model: “V12 Aero Engine” by takaya3d / Blender / No reuse
設計の判断を詳しく見る
- 全部を見せない
- 製品ごとに、理解に必要な部分と順番を決めます。見せる量より、伝わる順番を優先しています。
- 軽くする
- 展示会の回線と来場者の端末で動くことが先です。見た目を保ったまま、元のデータを軽くします（V12 航空エンジンの表示用データは約 1MB。目安。公式一覧 10-18）。
- 状態を URL に持たせる
- 材質・オプション・環境を URL に残すことで、誰が開いても同じ構成から始められます。
- 技術
- Three.js、WebGL2、TypeScript、Vite、PWA、Cloudflare
